Base Plot图形语法plotbb：填坑记

7 min read

摘要：

挖坑容易填坑难，但这次我带着 bb_bar、scales="free" 和气泡图回来了！让 Base Plot 再次伟大（误）！

经常关注我的朋友可能还记得，2019年和2020年的时候，我写了两篇关于 plotbb 的文章（《可别再说base plot不能图形语法！》、《base plot的图形语法》）。当时也是一时兴起，觉得 R 语言的 base plot 虽然底层强大（毕竟是 R 的亲儿子），但写起来太过程式了，缺乏 ggplot2 那样优雅的“图形语法”支持。于是我就撸起袖子，写了一个叫 plotbb 的包——Brammar of Braphics，基于 base plot 的图形语法。

当时我也说了：“挖坑容易，填坑难。” 后来因为忙（主要是懒），这个包就一直停留在一个“能用但简陋”的状态。虽然核心的 bbplot()、bb_aes() 和主题系统都有了，但图层太少（只有点和线），scale 系统也比较弱。

最近，我又把这个坑刨出来了。看着这个半成品，我觉得还是得给它“穿上衣服”。于是，我带来了一波硬核更新，不仅补全了常用的图层，还扩展了 scale 系统，甚至连分面的自由度都给打通了。现在，新版已经正式上线 CRAN，大家可以直接通过 install.packages() 安装了！

install.packages("plotbb")

1. 图层大补全：Bar, Line, Errorbar

以前大家吐槽最多的是：“只有点图（bb_point）能看，我想画个柱状图咋办？”

现在，bb_bar（柱状图）、bb_line（线图）、bb_segment（线段）、bb_errorbar（误差棒）全都有了！这意味着你可以用 plotbb 画出更多类型的统计图表，甚至是组合图。

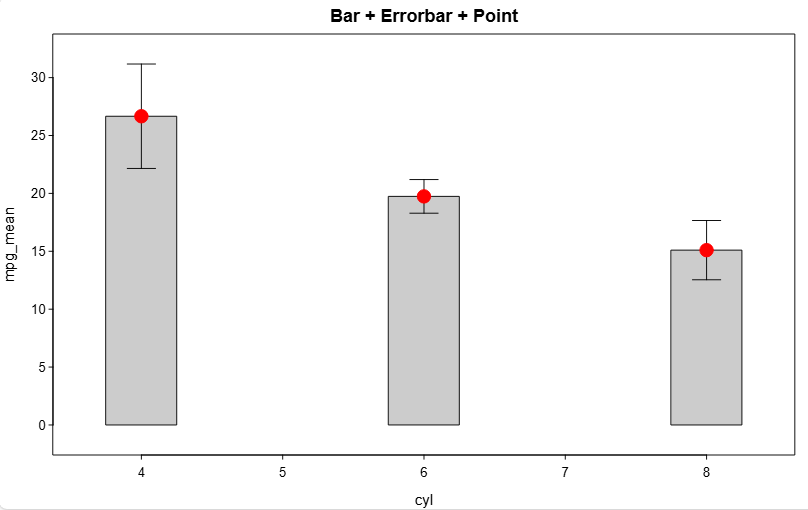

来看个例子，我们用 mtcars 数据集，算一下不同气缸数的平均油耗，并画个“柱状图+误差棒+散点”的组合图。这种图在 base plot 里原生画起来可得写不少代码，但在 plotbb 里，就是搭积木：

library(plotbb)
library(dplyr)

# 准备数据：计算均值和标准差
df_sum <- group_by(mtcars, cyl) %>%
  summarize(
    mpg_mean = mean(mpg),
    mpg_sd = sd(mpg)
  )

# 画图
p <- bbplot(df_sum, bb_aes(x = cyl, y = mpg_mean)) +
  # 柱状图层，设置宽度和颜色
  bb_bar(stat = "identity", width = 0.5, col = "grey80") +
  # 误差棒图层
  bb_errorbar(bb_aes(ymin = mpg_mean - mpg_sd, ymax = mpg_mean + mpg_sd), width = 0.2) +
  # 散点图层，高亮显示
  bb_point(pch = 19, cex = 2, col = "red") +
  bb_labs(title = "Bar + Errorbar + Point") +
  bb_theme_expand()

print(p)

2.  Scales & Legend 系统大升级：万物皆可映射

以前 plotbb 的 scale 系统比较简陋，主要支持颜色（col）。现在，我们将映射扩展到了形状（pch）、线型（lty）和大小（cex）。

更重要的是，图例（Legend）系统也做了大升级。bb_legend 现在不仅能自动识别颜色映射，还能通过 aesthetic 参数指定显示哪种映射的图例。而且，对于连续型变量的颜色映射，它还能自动画出 Color Bar！

2.1 气泡图与连续型大小映射

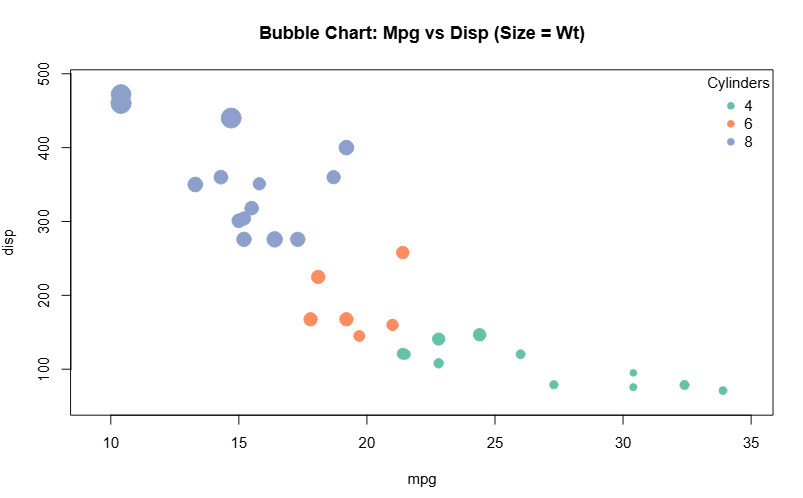

cex 不仅支持离散映射，还支持连续映射！我们可以轻松画出气泡图：

# 气泡图：x=mpg, y=disp, 大小映射wt, 颜色映射cyl
bbplot(mtcars, bb_aes(mpg, disp, cex = wt, col = factor(cyl))) +
  bb_point(pch = 19) +
  # 调整气泡大小范围
  bb_scale_cex_continuous(range = c(1, 3)) +
  # 自动生成图例，title自动提取，这里手动指定一下
  bb_legend(title = "Cylinders") +
  bb_labs(title = "Bubble Chart: Mpg vs Disp (Size = Wt)")

2.2 多重图例与 Color Bar

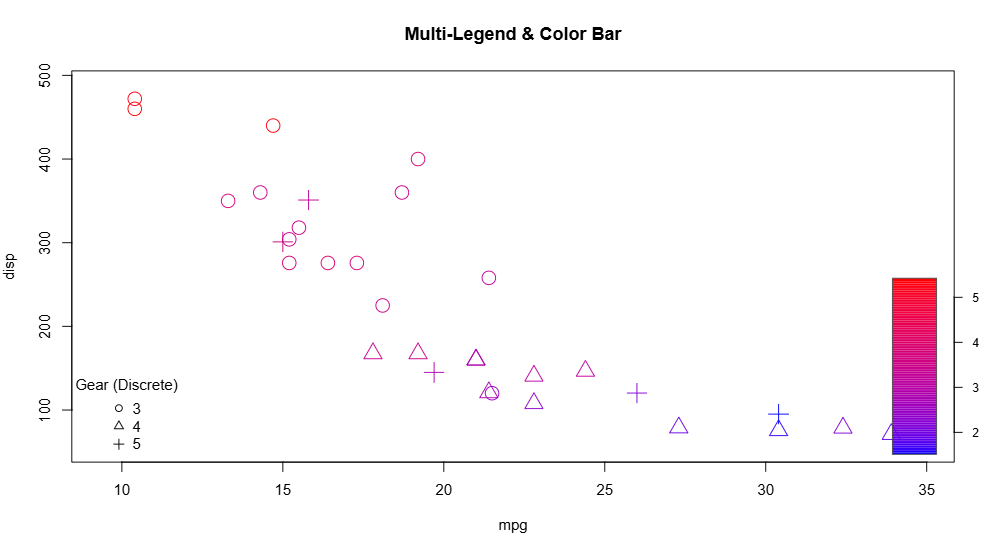

如果你在一个图中同时映射了多个属性（比如颜色代表重量，形状代表档位），你可以添加多个 bb_legend 来分别展示它们。对于连续变量的颜色映射，plotbb 会自动生成渐变色条。

# 多重图例展示
bbplot(mtcars, bb_aes(mpg, disp, col = wt, pch = factor(gear))) +
  bb_point(cex = 2) +
  # 设置渐变色
  bb_scale_col_gradient(low = "blue", high = "red") +
  # 添加颜色图例（自动变为Color Bar）
  bb_legend(aesthetic = "col", title = "Weight (Continuous)", position = "bottomright") +
  # 添加形状图例
  bb_legend(aesthetic = "pch", title = "Gear (Discrete)", position = "bottomleft") +
  bb_labs(title = "Multi-Legend & Color Bar")

3. 分面（Facet）的自由之路

bb_facet_wrap 之前虽然能分面，但坐标轴范围（scales）是全局固定的。这在很多时候（比如不同分组的数据量级差异很大）会很难看，甚至掩盖数据的特征。

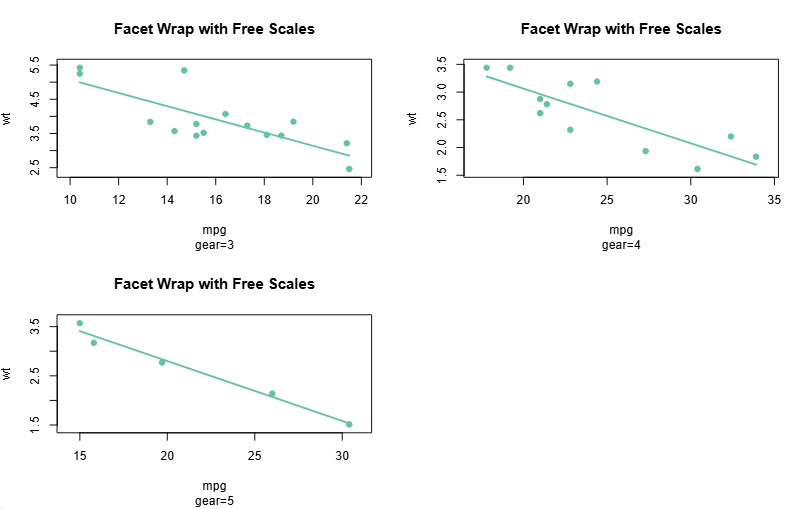

这次更新，我给 bb_facet_wrap 加上了 scales 参数，完全对标 ggplot2，支持 "free", "free_x", "free_y"。

# 分面图，坐标轴自由
bbplot(mtcars, bb_aes(mpg, wt, col = factor(gear))) +
  bb_point(pch = 19) +
  bb_lm(bb_aes(group = gear), lwd = 2) +
  # scales = "free" 让每个分面自动计算坐标轴范围
  bb_facet_wrap(~gear, scales = "free") +
  bb_labs(title = "Facet Wrap with Free Scales")

总结

现在的 plotbb，已经从一个“玩具”变成了一个真正可用的工具。虽然离 ggplot2 的大而全还有距离，但在 base plot 的生态位上，它绝对是目前最能打的图形语法实现。

如果你是 base plot 的死忠粉，又羡慕 ggplot2 的语法；或者你需要在一些不想引入繁重依赖（如 ggplot2 及其庞大的依赖树）的场景下画图，plotbb 绝对值得一试。它既有 base plot 的轻量和灵活性，又有图形语法的优雅。

快去试试吧！让你的 base plot 代码也飞起来！
